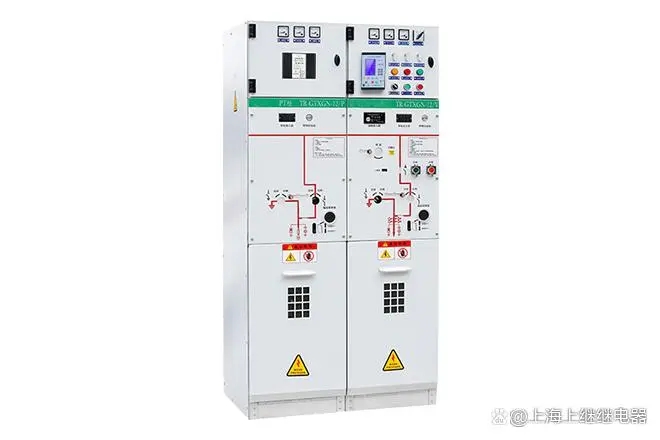

1、智能環網柜
智能環網柜是將信息技能融合到傳統控制器中，以數字化信息的獲取、處理、使用和傳遞為根底，在開放和互聯的信息形式根底上，進一步進步電器的功用指標以及本身的牢靠性和安全性，一起為智能電網的運轉控制供給愈加完善和豐厚的數字化信息，以進步體系的整體功用。
2、智能環網柜上、中、下三層結構規劃
（1）完成柜體的一次和二次部分的一體化,完成即插即用的辦法。
（2）依據環網柜在線路中所在的位置，區別不同的功用。
（3）必須與先進控制技能結合完成信息交流的精確性。
（4）集毛病判別、長途操作、安全控制于一體。
一、智能設備基本特征
1、智能硬件及嵌入軟件
智能設備一般具有更復雜的硬件結構，包含傳感器、微處理器、數據存儲、控制和嵌入式操作體系。大多數智能設備都銜接到互聯網，但并非一切連網設備都是智能的。
智能設備是智能控制體系首要的組成部分，智能配電體系首要的智能設備除了CPU屏、嵌入操作控制體系、智能外表、智能監控設備、智能顯示設備等；而配電體系使用最多的智能設備是智能外表。
智能外表帶有一路或者多路通訊端口，通過通訊口與CPU操作體系銜接，長途讀取外表內電流值、電壓值、無功功率、有功功率、有功電度、無功電度、功率因數、電網頻率以及接入外表開關量輸入模塊的斷路器運轉狀況等相關參數信息；一起現場終端外表也可通過通訊網絡控制外表繼電器輸出的閉合與斷開來控制斷路器的合分閘。
智能環網成套設備的先進傳感器元件使用。
1）集成化單一的狀況監測功用外表被歸納控制設備取代。
2）網絡化開關設備具有總線標準的狀況監測和確診接口，支撐長途功用調用。
3）模塊化智能開關設備狀況監測、確診和控制所需求的各個功用逐步模塊化，標準化，具有高度的可互換性和可裝備性。
4）智能確診開關設備將具有必定程度的嵌入式確診和報警才干。
5）將能夠完成設備全生命周期數據的辦理。
6）具有更多狀況監測功用，例如柜體氣壓、接口局放、電弧光、SF6泄漏等。
7）將開展出一系列的輔助功用，如設備物料辦理、設備文檔辦理、SOE等。
8）本地和長途接口愈加豐厚：USB,藍牙,串口，網口。
9）支撐本地視頻顯示和網絡視頻(圖像)服務器功用。
10）與開關設備一次、二次更緊密結合，一起通過系列化測驗，保證設備的絕緣、精度和牢靠性。
2、通訊聯網設備
“連網設備”首要是指具有本質功用的設備，該設備銜接到互聯網以傳輸數據或被長途控制。術語泛在電力“物聯網”是指用于搜集和交流數據的連網設備和體系組成的巨大網絡。
3、智能設備能夠預測毛病
智能化是當設備意外產生毛病時，就維修和生產力丟失而言，可能要支付巨大的價值。設備在機械部件上的物聯網傳感器能夠在任何重大停機之前檢測到問題，然后提早解決問題并減少丟失。
二、智能制作開展新趨勢
1、需求導向、痛點聚焦將指引工業人工智能從理想走入實際
2、工業大數據將成為智能制作和工業互聯網開展的中心
3、基于大數據的工業智能將帶來更多服務型使用場景
4、設備狀況智能辦理體系將成為長途運維的新形式
5、工業區塊鏈將服務于數據安全及分布式智能生產網絡
6、協作機器人將成為工業機器人的干流開展方向
7、算法的工業智能渠道將成為使用場景的重要柱石
8、協同將成為工業智能使用產品重要技能道路
9、5G技能將引領工業網絡開展
10、智化將成為制作業轉型開展的突破口
三、新一代智能環網柜
智能裝備是具有感知、剖析、推理、決議計劃、控制功用的先進裝備，它是先進制作技能、信息技能和智能技能的集成和深度融合，而且是智能電網建造的必不可少的要害裝備。智能開關柜晉級了傳統開關柜設備裝備辦法，以智能外表、智能斷路器、智能開關維護器、重合起動器及可編程邏輯控制器（programmable logic controller, PLC）等智能器件組成的配電體系代替?zhèn)鹘y(tǒng)以主令器件（普通指針外表、斷路器、繼電器、接觸器、熔斷器、熱繼電器）組成的配電體系。 智能電網技能的基本特征是開關設備的信息化、主動化和和互動化，最終完成電力資源的優化裝備。智能環網柜是智能電網設備構成中非常重要的組成部分，為了習慣智能電網的需求，一起也是電力設備本身功用進步的要求，開展智能一體化開關設備成為必然趨勢。
1、智能外表
智能外表帶有不同回路數的開關量輸入與繼電器輸出模塊，使用外表的開關量輸入模塊，能夠?qū)嗦菲鞯暮戏珠l信號及毛病信號接入外表；將外表的繼電器輸出模塊串入斷路器合分閘回路，能夠完成對斷路器合分閘的遙控操作。
智能終端設備能夠適用于10kV-20kV野外多種電力開關柜。
開關柜智能控制設備功用強大，它以“一體化“的結構布局配套于開關柜，簡化了開關柜的面板規劃，美化了面板布局。
具有動態數字指示、帶電顯示及閉鎖、及其控制狀況、一次回路電壓值電流值顯示、遠方/就地操作、長途通訊等功用，智能設備的設備使用使傳統電力開關柜進一步進步了智能化、網絡化、數字化，在“互聯網+”形式下完成電網運轉的智能化
2、智能斷路器
配電網線路毛病首要是由線路過電壓、過電流形成電網維護設備跳閘，供電線路停電是毛病的表現辦法。
在城市配電網推行智能環網開關柜能夠在錯綜復雜的電網中，快速找到毛病產生地址，排除毛病及時康復電網供電。
配電網線路毛病時繼電維護及安全主動設備敏捷分?jǐn)嗑€路，維護電網設備不被損壞。
過電壓、過電流速斷維護、單相小電流接地毛病維護
(1)相（A、B、C）與接地（N）毛病檢測
假如配電線路中丈量的電流超越毛病檢測的拾取電平，通過電源側維護設備檢測到無電壓（死線），則當即檢測毛病并在適當時刻后判別毛病類型（瞬間/臨時）。此刻，相與接地的拾取電平另行設置。
(2)斷定毛病方向
進行毛病檢測時，關于相及接地使用正相序及逆相序要素斷定方向。
(3)抵抗浪涌
在丈量的電流值上使用時刻和倍數，假如開關的電源側和負荷側為活線時，丈量的電流值在浪涌時刻以內超越毛病檢測的拾取電平，但未到達浪涌倍數，則不進行毛病檢測的功用。此刻，相與接地的時刻和倍數另行設置。
(4)非接地配電體系的毛病檢測
中性點非接地配電體系由2條以上的支線構成時，假如產生接地事故，雖然能夠依據零序電壓（Vo）識別是否產生毛病，但因為在非接地配電體系中相同丈量到零序電壓（Vo），無法識別是哪條支撐產生了毛病。SZLL-6160DTU終端設備能夠接收體系模仿丈量值。通過剖析上述零序電壓和由零序電流互感器丈量的零序電流相位關系，能夠完美地檢測出接地毛病檢測區域。
(5)維護幫忙
假如配電線路中產生毛病，則與電源側維護設備協作，假如因電源側維護設備的堵截而檢測到無電壓（死線），則啟動設備的維護功用；用設備算法給出定位毛病導致的停電區域。
(6)瞬間電流變化檢測
丈量的電流值未超越毛病檢查電平，但與曩昔丈量的電流值比較，假如比瞬間電流變化檢測的設置電平（％）高出很多則進行檢測的功用。
3、主動線路毛病檢測
電網智能開關設備;是具有感知線路毛病、剖析毛病原因、本地做出決議計劃、控制開關分合功用的先進電子化裝備。
供電線路毛病按性質分：大部分屬于瞬時毛病,小電流接地體系的單相接地毛病大約占到總毛病率的70%左右。所以判別線路的毛病性質，對維護供電設備進步供電安全牢靠性至關重要。
瞬時毛病與永久毛病的電氣形態不一樣，能夠依據毛病的電氣參數區別瞬時毛病和永久毛病。
毛病指示器(毛病信息FI )（FaultInformation）
設備能夠依據收集的電流巨細及設置的定值，判別毛病電流（單相、相間、接地），據此得出毛病信息，并把這些毛病量送往配電網控制中心，為毛病剖析、判別和負荷搬運供給依據，并合作配電控制中心，進行毛病阻隔和非毛病區段的供電。毛病信號能以遙信辦法快速閉鎖設備，以毛病指示燈點亮報警。然后永久保存在DTU 設備內，通過隨機辦理軟件隨時現場讀取。
（1）毛病信息用于指示毛病區段，特別的邏輯能夠判別出是瞬時毛病還是永久毛病，毛病指示器便是用信號燈直觀快速表明線路毛病的類型，是毛病信息的可視化標明。
（2）產生瞬時毛病時，按康復按鈕毛病指示器信號免除。產生永久毛病時，按康復按鈕也無法免除毛病信號。
（3）毛病信息包含開始時刻、毛病電流巨細、結束時刻、過流的次數以及毛病是瞬時的還是永久的。
（4）毛病信息指示器能夠檢測毛病產生在上級，然后給出正確的毛病信息。
（5）檢測毛病的回路有檢測電壓、電流的辦法和只檢測電流的辦法。
4、環網邏輯控制
（1）主動核相及相位檢測
在回路配網供電體系中會出現回路切換倒閘動作，對相同步檢測很有必要，當同步檢測失利(相角不一致)體系主動閉鎖禁止倒閘操作。終端的檢測功用用于電源與負荷間的同步檢測。在徑向體系中同步失利不是什么問題。當開關斷開時，負荷側斷電。所以同步檢測是不必要的。但是在回路體系中同步檢測必須在閉鎖開關前進行。假如電源側與負荷側的電壓相量有很大的差，很多的循環電流能夠流經線路。設置規模為00-80[度]每步10[度]。默認值為30[度]。
當電源側電壓(Va)和負荷側電壓(Vr)相差高于預設值時，此指示燈變亮。合閘控制前，與同期失利信息和斷線確診連鎖。假如是同期失利，合閘控制命令被禁止。
（2）跨線轉供電
10KV 線路轉供電是指改動供電方向，把用戶的供電線路改動，從別的的線路或變電站供電。在進行轉供電的時分假如電源是徑向的（也便是同方向的）能夠直接操作。操作順序是先斷開線路，用戶短時刻停電也便是負荷側斷電，然后合上電源康復供電。
智能環網柜能夠完成線路的不停電轉供電（帶電轉供電）。假如進行相向電源合閘（雙側線路帶電）時，必定要檢測雙側線路的電壓降在正常規模（10%）以內，電源側與負荷側的電壓降有很大的差額，很多的循環電流能夠流經線路，對沖電流形成浪涌沖擊雙側線路設備。因為電源來自不同的線路，相序檢測也很有不要，合閘必定要在智能環網柜閉鎖操作之前進行，否則操作會被體系主動禁止。相同道理在環網運轉形式下，同步檢測是隨時檢測的，在回路體系操作也必須在閉鎖開關進行前才干施行操作。
相序的判別依據旋轉矢量角的旋轉方向承認三相交流電的相序。旋轉矢量角的旋轉方向通過收集三相實時電壓/電流信號，求取電壓/電流旋轉矢量的相角差，核算必定時刻距離之間的旋轉矢量相角差，依據所核算的旋轉矢量相角差的符號承認旋轉矢量角的旋轉方向，旋轉矢量角的旋轉方向可通過核算在一個市電周期之間的旋轉矢量相角差承認，旋轉矢量角可依據反三角函數核算，其所在象限值由坐標改換后的兩相值的極性判別，相角差經濾波處理或求平均值后能夠得到精確安穩的數據，智能化開關柜設備要求適用性強，數據收集精度高剖析斷定結果精確。
四、智能環網成套設備標準化
智能環網柜整體規劃要求基于國際標準和國家頒布的有關標準，堅持一致 技能標準、規劃參數規范化的準則，為未來事務開展及設備技能水平的進步奠定杰出的根底。
1、智能環網柜的基本功用
智能環網柜基本功用首要包含三個方面：
（1）完成環網轉供電線路電壓電流方向的感知。
（2）完成開關分合閘安全邏輯控制，對各觸點位置狀況監測和承認;
（3）快速發現和處理電網毛病。
2、智能電網智能環網成套設備開展趨勢
（1）智能環網成套設備要具有通用性、免維護、智能化、小型化、操作便利、外觀精巧、低成本金屬關閉開關將向著高牢靠性的方向開展。所以，開發新一代智能環網柜應該全工況、免維護、高牢靠性、小型化的負荷開關以及環網柜，這樣做可完成配電主動化，是環網柜開展的重要方向。
（2）配電網測控維護技能將向廣域信息、自習慣、可邏輯重組、支撐動態在整定的方向開展，以習慣多元化電源和靈敏供、配電的要求。各種維護、控制技能將進一步與配電一次設備彼此浸透、融合，開展為一體化智能設備。智能終端設備：人工智能突破了空間的信息交流約束，而將核算機網絡/互聯網技能使用到智能化現場終端領域。完全代替了傳統上人工現場操作辦法，完全把人工操作的設備技能晉級為智能化控制設備。
3、智能環網柜的首要使用
（1）毛病判別、報警（大電流體系辦法下）
（2）毛病切除、阻隔（小電流接地形式下）
（3）主動跨線（跨網）合環轉供電、完成長途分合閘（合環轉供電）操作
（4）各種線路毛病在線模仿測驗、
（5）設備運轉狀況自檢流程
4、整機調試流程
施行10KV 饋線主動化能夠在配網主動化體系里同時完成，完成饋線主動化（主動判別毛病—阻隔毛病）首要有三種辦法：
（1）多斷路器組合通過各斷路器順序合作阻隔毛病，這種辦法常被稱為過電流判別法。
（2）10KV 線路上設備多臺分段開關，當毛病時斷路器跳閘形成線路失壓，線路上一切的分段開關全部主動分閘，通過逐步來電合閘的辦法，阻隔毛病區域。這種辦法稱為電壓法。
（3）采用智能環網柜的毛病判別功用，直接把毛病線路的開關分閘，完成一次定位一次切除毛病。這種辦法便是結合了電壓法和電流法的特點，用智能的辦法進行核算判別，所以智能環網柜的毛病阻隔效率最高。
5、10kV-20kV 智能環網柜建造施工計劃
（1）開關柜智能控制設備DTU 二次設備（嵌入式智能終端）是開關柜主動化成套設備的中心部件。其間電子控制器是針對當前中壓體系開關柜研制開發的一種新式、多功用、電操控制機構。
（2）智能化數字化動態指示的現場終端信息收集DTU設備。對傳統裝備進行信息化技能晉級改造，便是要把集成了工業主動化技能的嵌入式智能控制單元，通過增加元器件的技能改裝，使開關設備的電氣功用得到進步，能夠完好的完成配網主動化，系列配套產品供給了牢靠的配網主動化設備規劃改造的解決計劃。
(3)、設備的兼容性是要害，電子控制器要能夠安全的控制各種類型的開關設備。
(4)、開關柜要從手動操作晉級改形成遠動操作，首先便是加裝電動機驅動結構，把人工用搬桿操作轉化化為按鈕操作。
