解析無線測溫技術在高壓開關柜中的作用
高壓開關柜是配電系統中重要的組成部分，具有架空進出線、電纜進出線、母線聯絡等功能。用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場所。將無線測溫技術應用于高壓開關柜，可以實現對其進行實時的動態監測，有助于相關工作人員根據高壓開關柜的溫度變化采取相應的應對措施，避免意外情況的發生，有效促進了高壓開關柜的正常運行。
不同電壓高壓開關柜所需要的無線測溫技術存在少許的差異，本文以10kV高壓開關柜為例，就無線測溫的技術、無線測溫技術在高壓開關柜中的應用優勢、在高壓開關柜中應用無線測溫技術的必要性以及無線測溫系統組成進行論述。
1、無線測溫技術
無線測溫技術屬于接觸式測溫，主要通過溫度傳感器、數據處理器與遠端主機實現對高壓開關柜實時溫度的監測。首先，在高壓開關柜需要測溫的區域安裝溫度傳感器，溫度傳感器將接收到的溫度數據傳輸給數據處理器；其次，數據處理器將數據處理之后顯示出高壓開關柜中的具體溫度；再次，無線測溫系統會將該溫度數據通過局域網傳輸到遠端主機；監控站的工作人員就可以實時把控高壓開關柜的溫度，以便采取相應的應對措施，實現對高壓開關柜的遠程控制。
2、無線測溫技術在高壓開關柜上的應用優勢
與傳統的蠟片測溫技術相比，現階段不同的測溫技術具有不同的優勢，相關的測溫技術見表1。

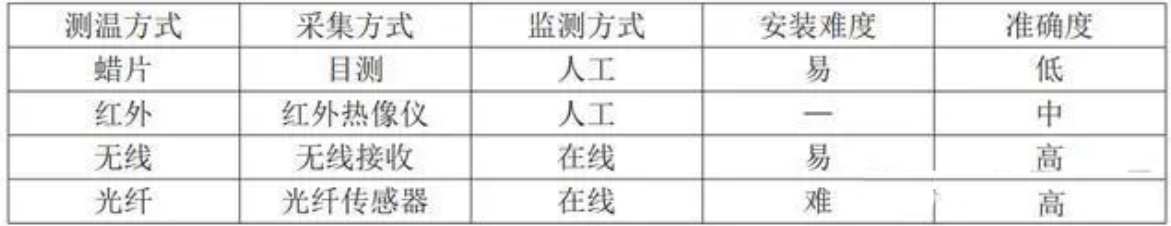

（表1不同測溫技術對比）
通過表1的對比，可以明顯觀察到無線測溫技術的優勢所在，具體的優勢有：
2.1安全性高
無線測溫技術應用先進的微電子技術與數字溫控技術，降低了線路間信息傳遞的流失概率，有效地減少了設備間的信號干擾，并且完善的信息報警系統與實時檢測系統可以幫助相關工作人員及時發現問題與解決問題，具有高的安全性。
2.2操作方便
相比其他形式的測溫技術，無線測溫技術不需要投入過多的人力物力，只需要監控站的相關工作人員對接收到的信息進行合理分析；并且該測溫技術不需要鋪設較為繁復的線路，節省了前期建設的時間與資源資金的投入，快速地實現了對高壓開關柜的實時監控。
2.3智能自動化
無線測溫技術在高壓開關柜中的應用過程具有較高的智能自動化。溫度采集器在完成信息采集之后，通過層層讓信息到達監控中心，經監控中心的數據分析與對比，將具體的溫度信息傳輸給終端，實現全過程的自動化。
3、在高壓開關柜上應用無線測溫技術的必要性
在高壓開關柜上應用無線測溫技術的必要性可以從2個方面進行簡單論述。
3.1有效降低事故發生率
從高壓開關柜的應用現狀來說，由于溫度過高且沒有及時發現而造成事故的狀況越來越多，利用無線測溫技術對其進行實時的監控已經勢在必行。該技術能夠幫助相關工作人員在問題發生初期就采取相應的措施，以此來避免事故范圍的進一步擴大，這對電力系統的整體安全運行有積極的意義。
3.2及時發現隱患故障
由于電力資源的應用規模與應用需求不斷增長，高壓開關柜多處于長時間運行狀態，這會加速其老化的速度。且隨著其相應功能的不斷損耗，事故發生概率會逐漸提升，應用無線測溫技術的報警系統，能夠及時地發現系統中存在的隱患與故障，有利于高壓開關柜的長時間運行。
4、開關柜無線測溫系統介紹
開關柜無線溫度在線監測系統是基于470MHz無線測溫技術開發的針對開關柜進行測溫的系統，可對開關柜分別為母線排、上下觸頭、電纜接頭，柜體表面等部位溫度進行實時監測，方便運維人員及遠程監控中心掌握現場設備運行情況。廣泛應用在變電所，配電室等數據中心機房。

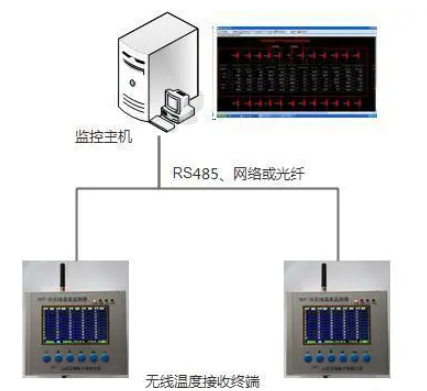

4.1 系統架構
開關柜無線測溫系統由無線溫度傳感器、無線溫度接收終端（無線溫度監測器）、溫度監測預警工作站三部分組成。
4.2 系統功能
山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠將數據上傳阿里云服務器，通過手機APP查看和報警。
具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。
（1）可以查看現場實時數據；
（2）具有超溫，超限等報警功能；
（3）采用C/S結構，可通過安裝客戶端軟件查看數據；
（4）存儲歷史數據，可查看歷史曲線，歷史報警記錄等。
（5）采集各個變電站終端的信息數據；
（6）顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；
（7）具有報警功能，探測器報警，溫度超限報警，通信中斷報警等；
溫度歷史曲線查詢；
（8）歷史報警事件查詢；
（9）權限管理，獲得權限可通過客戶端瀏覽數據。
（10）報警聯動，報警時彈出報警畫面，顯示報警位置。
（11）數據上阿里云服務器，通過手機APP查看和報警。
5、結語
總體來說，實現無線測溫技術在高壓開關柜中的應用，可以實時有效地掌握高壓開關柜的具體問題，以此來協助工作人員及時采取相應的措施，做好事故的防治工作，促進高壓開關柜的可持續運行。
