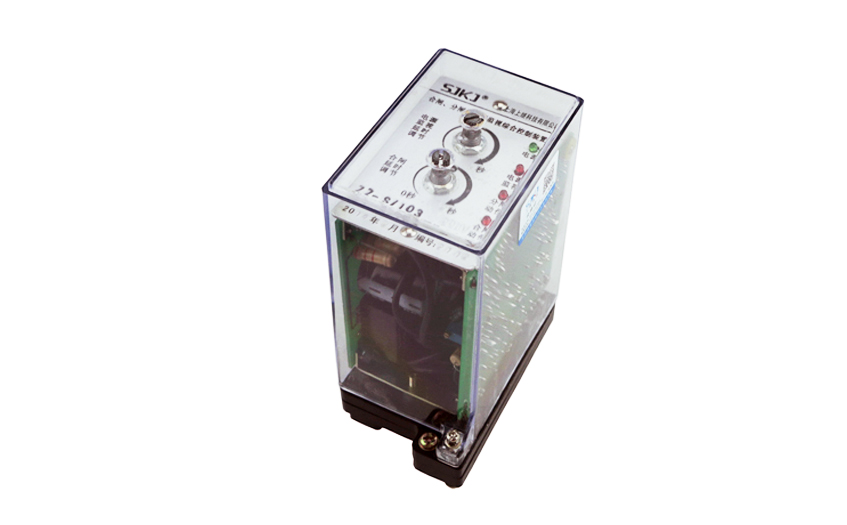

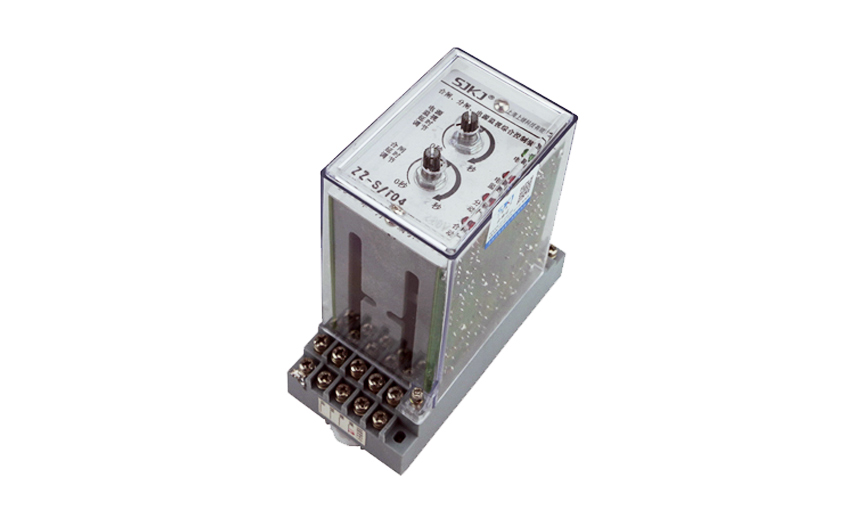

ZZ-S-21系列分閘、合閘、電源監視綜合控制裝置簡介

ZZ-S-21系列分閘、合閘、電源監視綜合控制裝置用于直流或交流操作的各種自動控制線路中,可以直接控制分閘、合閘回路,監視控制電源,并方使調節合閘延時,電源監視斷電延時。

ZZ-S-21分閘、合閘、電源監視綜合控制裝置型號含義

ZZ-S-21分閘、合閘、電源監視綜合控制裝置特點

ZZ-S-21是替代合閘繼電器,分閘繼電器,電源監視繼電器的綜合控制裝置,具有下列特點:

a)體積小,功能強,非常適合安裝與小型抽屜柜,和其它需要使用繼電器的場所；

b)出口控制中間采用進口高性能密封繼電器,防潮、防塵、不斷線、可靠性高,而且有電源指示及動作指示,電氣壽命長,機械壽命長。

ZZ-S-21分閘、合閘、電源監視綜合控制裝置技術條件

四、技術條件

4.1 環境口基準條件

環境溫度：20°C±2°C                                  相對濕度：45%-75%

大氣壓力：80Kpa-106Kpa                   存儲相與運輸過程中的極限溫度：－25℃~＋75℃

使用地點的海拔高度：不高于2500米．

使用環境的周圍介質無爆炸危險品；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許值以下．

4.2 使用條件

環境溫度： －10°C~+50℃，24h內平均溫度不超過35℃．

大氣壓力：80Kpa-106Kpa

相對濕度：最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為25℃，且表面無凝露。最高溫度為40℃時，平均最大相對濕度不超過50%.

4.3 繼電器額定值 額定電壓值：24V、48V、110V、 220V AC DC

4.4 出口中間觸點容量：接通DC220V 10A，斷開DC220V τ＝5mS 50W.

4.5 出口中間動作延時：不大于15mS.

出口中間返回延時：分閘回路不大于70% ,交流不大于75%。

出口中間動作電壓：直流不大于70% ,交流不大于75%。

出口中間返回電壓不小于20%。

4.6  功耗  最大功耗不大于10W, 一個回路工作時,額定電壓下功率不大于5W。

4.7  絕緣電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于1MΩ。

4.8  絕緣耐壓  各引出端子外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一分鐘無擊穿。

4.9  電壽命  DC220V,切斷電流τ=5mS, 20W, 10⁴次以上。

4.10機械壽命  觸點無負荷300萬次以上

ZZ-S-21分閘、合閘、電源監視綜合控制裝置內部接線及外引接線圖

ZZ-S-21分閘、合閘、電源監視綜合控制裝置外形尺寸及開孔尺寸
